W1160

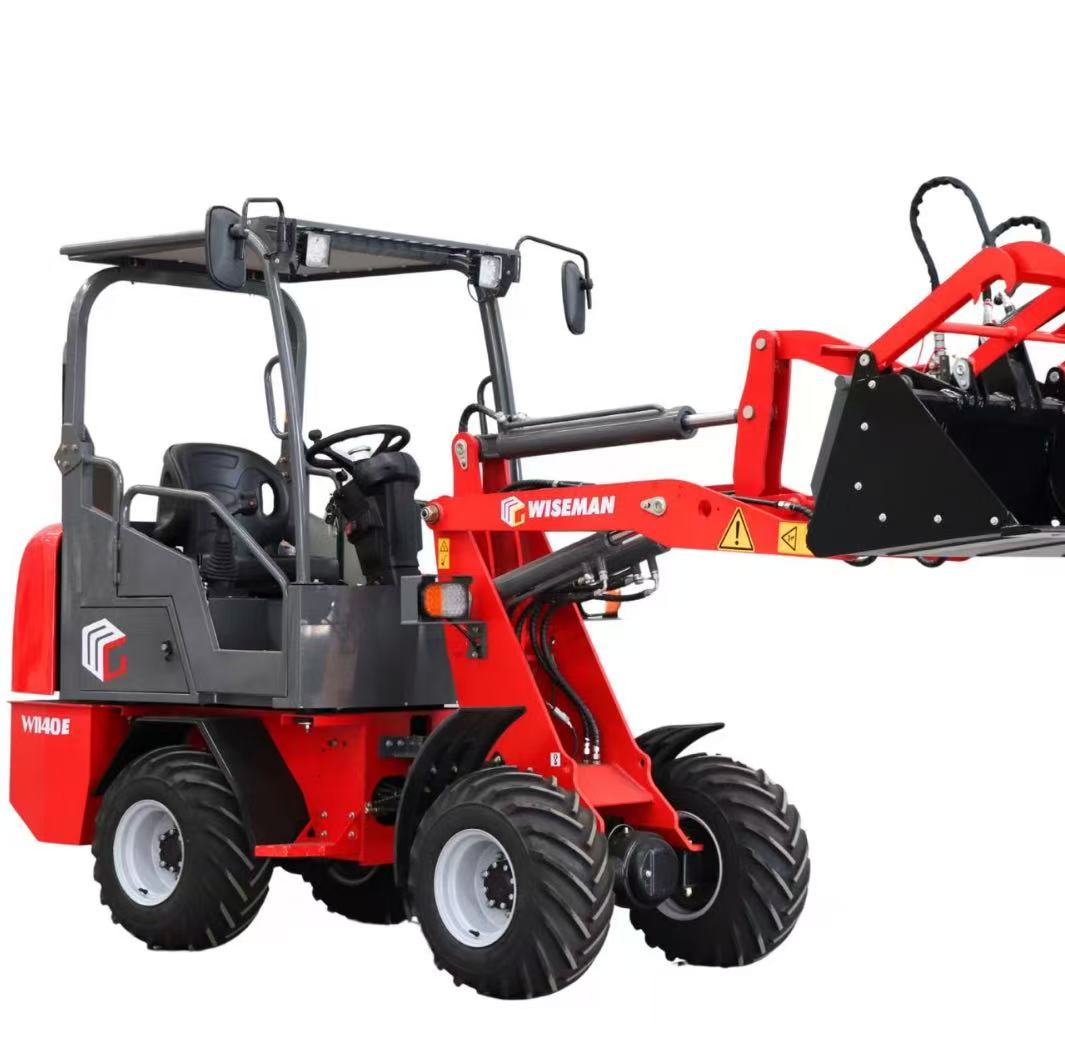

Kompaktowa ładowarka przegubowa
Kompaktowa konstrukcja
Nisko położony środek ciężkości
Zakres skrętu o małym promieniu
Solidne wykonanie funkcjonalne
- Przegląd
- Dane techniczne
- Konfiguracje
Wprowadzenie produktu
Nasza kompaktowa ładowarka do gospodarstw górskich z przystawką do odśnieżania jest przeznaczona dla gospodarstw górskich w Alpach. Napęd na 4 koła zapewnia stabilną pracę na zaśnieżonym i śliskim górskim terenie, a odśnieżarka sprawnie odśnieża drogi i podwórza. Odporna na zimno konstrukcja ładowarki dostosowuje się do środowisk górskich o niskiej temperaturze, a regulowany kierunek nadmuchu śniegu obejmuje szeroki zakres. To połączenie zapewnia płynną pracę gospodarstwa nawet w trudnych warunkach zimowych.
Specyfikacje produktu
Moc znamionowa silnika (kw/KM): 18,4 kW/2800 obr./min
Masa eksploatacyjna (kg): 1850 kg
Obciążenie wywracające z łyżką — maszyna prosta (kg): 850 kg
Punkt obrotu łyżki:520
Aplikacje
1. Napędzanie dostaw paszy Napędzanie paszy jest codziennym zadaniem w gospodarstwach mlecznych. Ładowarki kompaktowe idealnie nadają się do tej pracy w połączeniu z odpowiednim osprzętem, takim jak lemiesz podający regulowany mechanicznie lub hydraulicznie, obrotowy lemiesz pchający i narzędzie do usuwania paszy. |
|
2. Usuwanie obornika z obór Usuwanie obornika z obór jest częstym zadaniem w gospodarstwie, a ładowarki kompaktowe doskonale sprawdzają się jako pomocne narzędzia w tej operacji. Ich siła rdzenia polega na znacznej sile pchania, a kompatybilne osprzęty obejmują chwytak krokodylkowy, wiadro chwytające i widły do obornika. |
|
Dane techniczne ładowarki kompaktowej W1160 |
|
Silnik |
|
Marka/model |
Perkins 403J-11 lub Kubota D1105 |
Typ: |
3 cylindry, chłodzenie wodne |
Moc wyjściowa |
18,2 kW/3000 obr./min |
Przemieszczenie |
1,13 l |
Norma emisji: |
Etap Euro V |
Układ napędowy |
|
Typ napędu |
Hydrostatyczny |
Zmiana biegów |
Elektryczna, bezstopniowa przekładnia (CVT) |
Prędkość podróży |
0-13 km/godz |
Układ elektryczny |
|
Napięcie robocze |
12 V |
Pojemność baterii |
72Ah |
Ocena alternatora |
12 V-40 A |
Układ hydrauliczny |
|
Maksymalne ciśnienie robocze układu hydraulicznego |
300 barów |
Maks. Objętość tłoczenia układu hydraulicznego napędu |
84 l/min |
Maks. Ciśnienie robocze układu hydraulicznego |
180 barów |
Maks. Objętość tłoczenia układu hydraulicznego roboczego |
33 l/min |
Czas podnoszenia wysięgnika |
3,1 s |
Funkcja automatycznego poziomowania |
Tak |
Waga |
|
Masa operacyjna |
1850 kg |
Obciążenie wywracające z łyżką — maszyna prosta: |
850 kg |
Obciążenie wywracające z łyżką — maszyna przechylona: |
550 kg |
Pojemność łyżki |
0,28 m3 |
Maksymalna siła podnoszenia |
1100 kg |
Pojemność uzupełniania |
|
Zbiornik paliwa (L) |
26 l |
Zbiornik oleju hydraulicznego (L) |
40 litrów |
Olej silnikowy (L) |
4 l |
Płyn chłodzący (L) |
12 litrów |
Układ hamulcowy |
|
Hamulec operacyjny |
Hamulec bębnowy skrzyni biegów |
Hamulec postojowy |
Hamulec roboczy i postojowy w układzie napędowym |
Rozmiar opony |
31x15,5-15 |
Wymiary maszyny (mm) |
|
Długość całkowita z wiadrem |
3895 |
Długość całkowita bez łyżki |
3065 |
Punkt obrotu łyżki na środku osi |
520 |
Rozstaw osi |
1522 |
Zwis tylny |
950 |
Wysokość do dachu baldachimu |
2210 |
Wysokość siedziska |
1200 |
Zakres roboczy (mm) |
|
Całkowita wysokość robocza |
3180 |
Maks. Wysokość podnoszenia |
2740 |
Wysokość przeładunkowa |
2385 |
Wysokość zrzutu |
1900 |
Głębokość kopania |
120 |
Całkowita szerokość |
1300 |
Tor koła |
910 |
Prześwit |
221 |
Maks. Promień skrętu |
2435 |
Zewnętrzny promień skrętu |
2220 |
Wewnętrzny promień skrętu |
880 |
Kąt artykulacji |
51° |
Kąt cofania przy maks. Wysokość podnoszenia |
52° |
Kąt zrzutu |
35° |
|
1. Silnik Perkins Euro 5, Perkins 403J-11 Euro 5, LUB Kubota D1105 Euro 5 |
|
2. Układ hydrauliczny Niemiecka pompa Rexroth, silnik Rexroth 1 pompa + 1 silnik, funkcja impulsowania |
|
3. Zawory i funkcje Włoskie zawory Walvoil, podwójne pozycje pływające |
|
4. Układ hamulcowy Hamulec z funkcją impulsowania |
|

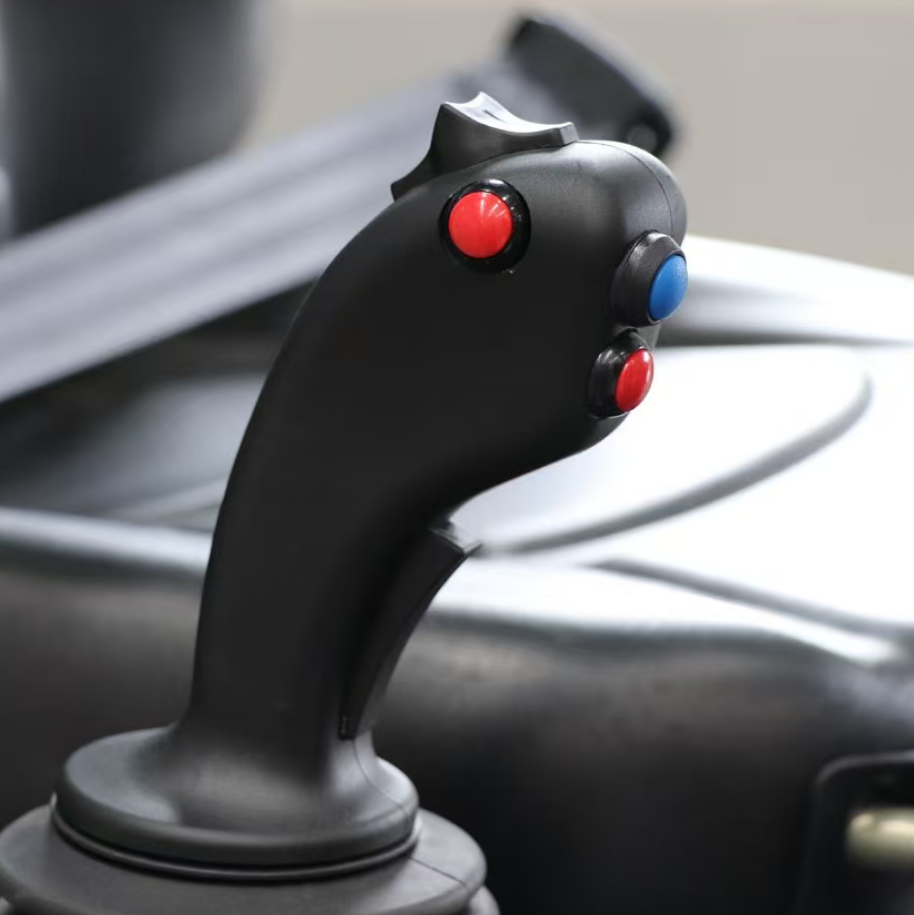

5. System sterowania Elektroniczne dźwignie sterujące ze zintegrowanymi przyciskami do przodu/do tyłu |
|
6. Światła Kierunkowskazy, światła robocze LED |
|
7. Czujniki bezpieczeństwa Czujnik bezpieczeństwa siedzenia (opóźnienie 20 s) Zawiera przełącznik biegu neutralnego i przełącznik hamulca postojowego |
|
8. Szybkozłącze hydrauliczne Norma UE |
 |

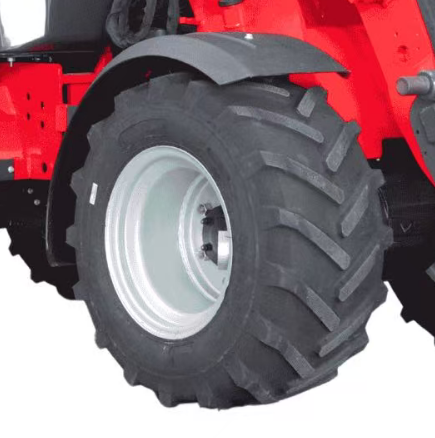

9. Opony 10,0/75-15,3 LUB 31,5×15-15,5 |
 |
10. Kontrola prędkości Wysoka/niska prędkość kontrolowana za pomocą dźwigni elektronicznych |
|
11. Zadaszenie:EPS |
1. Lekkie wiadro kwadratowe Podstawowe funkcje: Górna krawędź łyżki jest wyrównana z dolną, co ułatwia obsługę; zdolność przenoszenia materiałów jest zwiększona dzięki wydłużonej podstawie i podwyższonym ścianom bocznym; wyposażone w odporną na zużycie krawędź zgarniającą. |
|
||
Parametr |
Zakres wartości |
||
Szerokość |
870mm-1050mm |
||
Pojemność |
0,28M3-0,54M3 |
||
Waga |
110kg-150kg |
||
|
2. Lekkie okrągłe wiadro Podstawowe funkcje: Wzmocniona konstrukcja opracowana specjalnie dla lekkich materiałów; górna krawędź łyżki jest równoległa do dołu, co zapewnia wygodną obsługę; pojemność zwiększa wydłużona podstawa i wzmocnione zakrzywione ściany boczne, z zabezpieczeniem przed przepełnieniem w celu ograniczenia wycieków; Odporną na zużycie krawędź zgarniającą można w razie potrzeby wymienić. |
||
Parametr |
Zakres wartości |
||
Szerokość |
870mm-1050mm |
||
Pojemność |
0,28M3-0,54M3 |
||
Waga |
110kg-150kg |
||
3. Wiadro z ziemią
Podstawowe funkcje: Dwa cylindry zapewniają dużą siłę mocowania; boczne elementy łyżki są zdejmowane; wyposażone w odporną na zużycie krawędź zgarniającą. |
|
||
Parametr |
Zakres wartości |
||
Szerokość |
920mm-1150mm |
||
Pojemność |
0,20M3-0,32M3 |
||
Waga |
135 kg-175 kg |
||
|
4. Łyżka chwytakowa ze zdejmowanymi częściami bocznymi
Podstawowe funkcje: Duża siła mocowania jest zapewniana przez dwa cylindry; boczne elementy łyżki są zdejmowane; posiada odporną na zużycie krawędź zgarniającą. |
||
Parametr |
Zakres wartości |
||
Szerokość |
1150mm-1550mm |
||
Pojemność |
0,23M3-0,36M3 |
||
Waga |
280 kg-320 kg |
||
5. Łyżka wielofunkcyjna
Podstawowe funkcje: Nadaje się do operacji obejmujących wiele scen (odgarnianie, ładowanie, chwytanie); można otworzyć do opróżnienia, aby zwiększyć wysokość zrzutu; wyposażone w odporną na zużycie krawędź zgarniającą i zęby. |
|
||
Parametr |
Zakres wartości |
||
Szerokość |
1150mm-1550mm |
||
Pojemność |
0,23M3-0,36M3 |
||
Waga |
280 kg-320 kg |
||
